Сверла алмазные кольцевые
Сверла алмазные кольцевые
Сверла алмазные кольцевые предназначены для сверления отверстий в стекле, стеклопластике, керамике, природном камне и других неметаллических материалах. Сверление неметаллических материалов производится с применением СОЖ. Возможно изготовление свёрл по индивидуальным размерам заказчика.
Технические характеристики:
Инструмент изготавливается в соответствии с ТУ 3972-046-07523132-2013
Двухслойное алмазное покрытие АС32 на гальванической связке G
- Возможно изготовление на адгезионно-вакуумной связке АВС для сверхтвердых материалов
- Возможно изготовление с крупным алмазным зерном для сверл Ø12-Ø50 – D213, Ø55-Ø120 – D251 в соответствии с ГОСТ Р 53922-2010

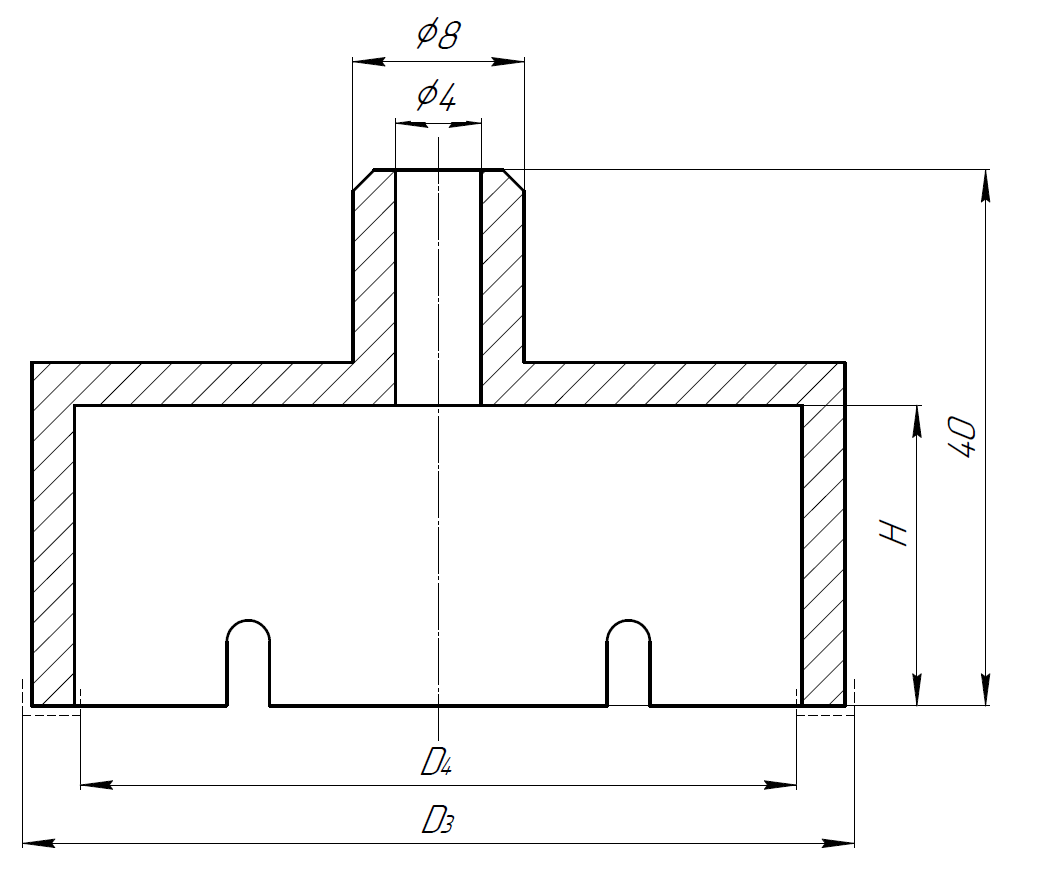

Сверла алмазные кольцевые (корончатые)
Список стандартных типоразмеров, выпускаемых нашим предприятием.
|
Номинальный диаметр, мм |
Зернистость по ГОСТ Р 53922 |
D3 (наружный, по алмазу, справочный) |
D4 (внутренний, по алмазу, справочный) |
Н, глуб. сверл. |
Кол-во пазов |
|
12К |
D126 |
12,44 ± 0,14 |
10,36 ± 0,14 |
17 | 4 |
| 13 |
D126 |
13,44 ± 0,14 |
11,36 ± 0,14 |
17 |
4 |
| 14 |
D126 |
14,44 ± 0,14 |
12,36 ± 0,14 |
17 |
4 |
| 15 |
D126 |
15,44 ± 0,14 |
13,36 ± 0,14 |
17 |
4 |
| 16 |
D126 |
16,44 ± 0,14 |
14,36 ± 0,14 |
17 |
4 |
| 17 |
D126 |
17,44 ± 0,14 |
15,36 ± 0,14 |
17 |
4 |
| 18 |
D126 |
18,44 ± 0,14 |
16,36 ± 0,14 |
17 |
4 |
| 19 |
D126 |
19,44 ± 0,14 |
17,36 ± 0,14 |
17 |
4 |
| 20 |
D126 |
20,44 ± 0,14 |
18,36 ± 0,14 |
16 |
4 |
| 22 |
D126 |
22,44 ± 0,14 |
20,36 ± 0,14 |
16 |
4 |
| 23 |
D126 |
23,44 ± 0,14 |
22,36 ± 0,14 |
16 |
4 |
| 24 |
D126 |
24,44 ± 0,14 |
23,36 ± 0,14 |
16 |
4 |
| 25 |
D126 |
25,44 ± 0,14 |
24,36 ± 0,14 |
16 | 6 |
| 26 | D126 | 26,44 ± 0,14 | 25,36 ± 0,14 | 16 | 6 |
| 27 | D126 | 27,44 ± 0,14 | 26,36 ± 0,14 | 16 | 6 |
| 28 | D126 | 28,44 ± 0,14 | 27,36 ± 0,14 | 16 | 6 |
| 30 | D126 | 30,44 ± 0,14 | 28,36 ± 0,14 | 16 | 6 |
| 32 | D126 | 32,44 ± 0,14 | 30,16 ± 0,14 | 16 | 6 |
| 33 | D126 | 33,44 ± 0,14 | 31,16 ± 0,14 | 16 | 6 |
| 34 |
D126 |
34,44 ± 0,14 | 32,16 ± 0,14 | 16 | 6 |
| 35 | D126 | 35,44 ± 0,14 | 33,16 ± 0,14 | 16 | 6 |
| 36 | D126 | 36,44 ± 0,14 | 34,16 ± 0,14 | 16 | 6 |
| 38 |
D126 |
38,44 ± 0,14 | 36,16 ± 0,14 | 16 | 6 |
| 40 | D126 | 40,44 ± 0,14 | 38,16 ± 0,14 | 16 | 8 |
| 42 | D126 | 42,44 ± 0,14 | 40,16 ± 0,14 | 16 | 8 |
| 45 | D126 | 45,44 ± 0,14 | 43,16 ± 0,14 | 16 | 8 |
| 50 | D126 | 50,44 ± 0,14 | 48,16 ± 0,14 | 16 | 8 |
| 55 | D151 | 55,54 ± 0,15 | 53,06 ± 0,15 | 16 | 8 |
| 60 |
D151 |
60,54 ± 0,15 | 58,06 ± 0,15 | 16 | 8 |
| 65 | D151 | 65,54 ± 0,15 | 63,06 ± 0,15 | 16 | 8 |
| 68 | D151 | 68,54 ± 0,15 | 66,06 ± 0,15 | 16 | 8 |
| 70 | D151 | 70,54 ± 0,15 | 68,06 ± 0,15 | 16 | 8 |
| 75 | D151 | 75,54 ± 0,15 | 73,06 ± 0,15 | 16 | 8 |
| 80 | D151 | 80,54 ± 0,15 | 78,06 ± 0,15 | 16 | 8 |
| 85 | D151 | 85,54 ± 0,15 | 82,66 ± 0,15 | 16 | 8 |
| 90 | D151 | 90,54 ± 0,15 | 87,66 ± 0,15 | 16 | 8 |
| 95 | D151 | 95,54 ± 0,15 | 92,66 ± 0,15 | 16 | 8 |
| 100 | D151 | 100,54 ± 0,15 | 97,66 ± 0,15 | 16 | 8 |
| 110 | D151 | 110,54 ± 0,15 | 107,66 ± 0,15 | 16 | 8 |
| 115 | D151 | 115,54 ± 0,15 | 112,66 ± 0,15 | 16 | 8 |
| 120 | D151 | 120,54 ± 0,15 | 117,66 ± 0,15 | 16 | 8 |

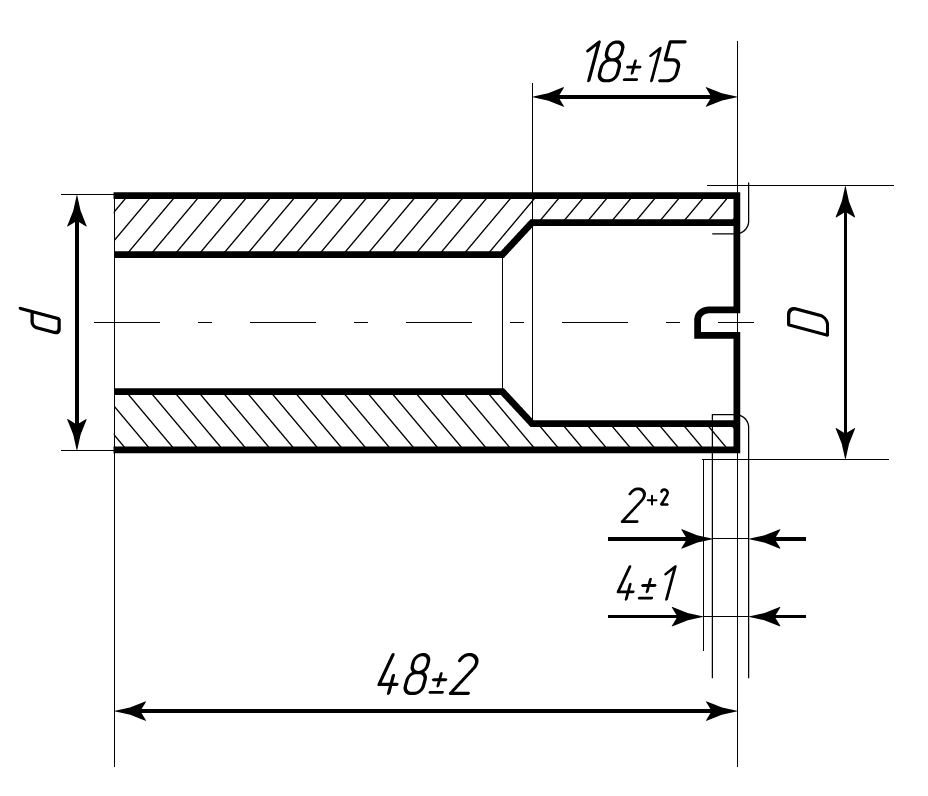

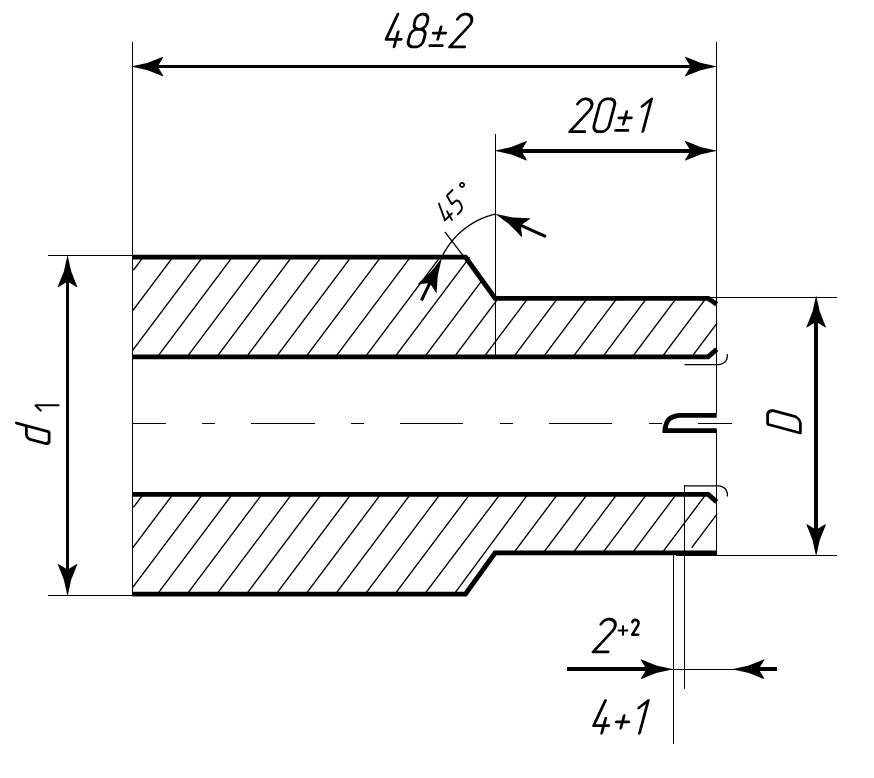

Сверла алмазные кольцевые (трубчатые)
| Ном. диаметр мм | Н, глуб. сверл. | n па-зов | Тип 1 | Тип 2 | ||
| d, мм | D (нар., по алмазу) | d1, мм | D (нар., по алмазу) | |||
| 3 | 4 | 3,20 ± 0,15 | ||||
| 4 | 16 | 2 | 4 | 4,50 ± 0,15 | 5 | 4,10 ± 0,15 |
| 5 | 16 | 2 | 5 | 5,50 ± 0,15 | 6 | 5,10 ± 0,15 |
| 6 | 16 | 2 | 6 | 6,50 ± 0,15 | 7 | 6,10 ± 0,15 |
| 7 | 16 | 4 | 8 | 7,20 ± 0,15 | ||
| 8 | 16 | 4 | 8 | 8,50 ± 0,15 | ||
| 9 | 16 | 4 | 10 | 9,20 ± 0,15 | ||
| 10 | 16 | 4 | 10 | 10,50 ± 0,15 | ||
| 11 | 16 | 6 | 12 | 11,20 ± 0,15 | ||
| 12Т | 16 | 6 | 12 | 12,50 ± 0,15 | ||
